Задачка для ПРОФИ.

У клиента уст-н стандартный набор 53ку-75ку-80с-90с на м/с ДРИМСКАЙ 5Х4 с имп б\п

головки подкл по следующей схеме:

- 53 9750 22 кгц верт

- 75 10750 0 кгц верт (лумакс)

- 80 5150 0 кгц гориз

- 90 5150 22кгц гориз

кабель 90% АСТЕЛ проложен под штукатурку по одному



При подключении эфирной универсальной (черной) антенны исчезает сигнал с 75 гр , и падает уровен на частотах 10957 , исчезает сигнал на част 3954

Подключение через диплексор на абонентский кабел тот же эффект.

Понятно что помеха идет с черной антенны ВОПРОС ??? как эту помеху устранить или обойти? :huh: :sad:

Монтаж 2 го каб невозможен не позволяет интерьер.

Замена 53 и 75гр эффект не дал.

Узбекское ТВ критично. за 10 лет опыта это 2 ой случай в течении 3х месяцев

БУДУ ОЧЕНЬ ПРИЗНАТЕЛЕН ТОЛКОВЫМ И ПРАКТИЧНЫМ СОВЕТАМ. :wink: :smile:

Антенна предназначена для подключения к телевизору.У нее выходное сопротивление 75ом,которое гасит ваш мультисвич.

Вырежьте делитель на выходе антены(резистор 75ом на землю).

Ссылка на комментарий
Поделиться на других сайтах

  • 2 месяца спустя...
  • Ответы 307
  • Создана
  • Последний ответ

Лучшие авторы в этой теме

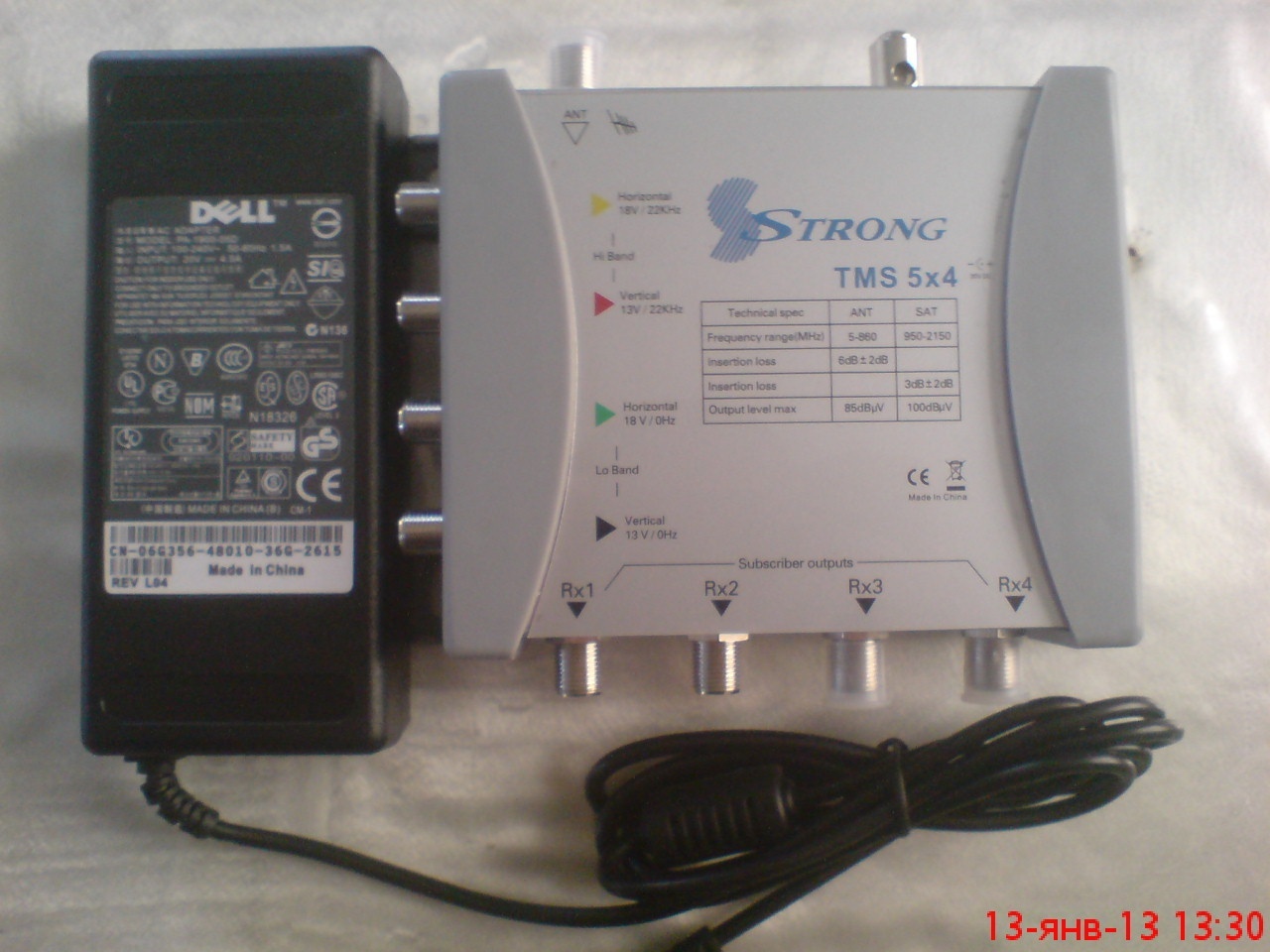

Добрый день! У меня такой вопрос: мультисвич Strong TMS 5x4, сгорел родной БП 20v 1A, на замену есть БП 20v 4.5A. Не повредят ли эти лишние 3.5Ампер сам свич?


Ссылка на комментарий
Поделиться на других сайтах

не должны . главное чтобы вольтаж стабильный был. и блок питания меньше греться будет))) (главное сам мультисвич живой хоть? ) блок питания мог из за него сгореть.

Ссылка на комментарий
Поделиться на других сайтах

  • 6 месяцев спустя...

Не могу понять что не хватает этому ресиверу Опенбокс С4. Настраиваю 75, 90 си, 90 ку, 9е. Мультисвич 9х4. 90 си подключен к (Lo H), 90 ку к (Lo V), 75 (Hi V/22Kц) это в систему 1, В ресивере настраиваю так : DiceqC 1.0 - порт 1 для 90 си single 5150 все на горизонтали, для 90 ку  DiceqC 1.0 - порт 1 universal все каналы в вертикале, для 75 DiceqC 1.0 - порт 1 single 10750 - 22кгц ВКЛ-  все каналы в вертикальной поляризации, сканируются и работают все каналы. Но вот с 9Е ничего не получается. Во вторую систему подключаю только 9е к порту (Hi H/22Kц) в ресивере ставил DiceqC 1.0 - порт 2 universal 22кгц ВКЛ-горизонталь, сигнала нет. Переставлял во все порты системы 2, но тюнер не видит сигнала, если напрямую к тюнеру подключаю сигнал идет.

Ссылка на комментарий
Поделиться на других сайтах

Не могу понять что не хватает этому ресиверу Опенбокс С4. Настраиваю 75, 90 си, 90 ку, 9е. Мультисвич 9х4. 90 си подключен к (Lo H), 90 ку к (Lo V), 75 (Hi V/22Kц) это в систему 1, В ресивере настраиваю так : DiceqC 1.0 - порт 1 для 90 си single 5150 все на горизонтали, для 90 ку  DiceqC 1.0 - порт 1 universal все каналы в вертикале, для 75 DiceqC 1.0 - порт 1 single 10750 - 22кгц ВКЛ-  все каналы в вертикальной поляризации, сканируются и работают все каналы. Но вот с 9Е ничего не получается. Во вторую систему подключаю только 9е к порту (Hi H/22Kц) в ресивере ставил DiceqC 1.0 - порт 2 universal 22кгц ВКЛ-горизонталь, сигнала нет. Переставлял во все порты системы 2, но тюнер не видит сигнала, если напрямую к тюнеру подключаю сигнал идет.

Если ты используеш универсальную головку , ты должен подкл к гнезду 0 кгц . Для гнезда 22кгц нужно исползовать хай банд головку с гетеродином 10700, 10750,11300

Ссылка на комментарий
Поделиться на других сайтах

Не могу понять что не хватает этому ресиверу Опенбокс С4. Настраиваю 75, 90 си, 90 ку, 9е. Мультисвич 9х4. 90 си подключен к (Lo H), 90 ку к (Lo V), 75 (Hi V/22Kц) это в систему 1, В ресивере настраиваю так : DiceqC 1.0 - порт 1 для 90 си single 5150 все на горизонтали, для 90 ку  DiceqC 1.0 - порт 1 universal все каналы в вертикале, для 75 DiceqC 1.0 - порт 1 single 10750 - 22кгц ВКЛ-  все каналы в вертикальной поляризации, сканируются и работают все каналы. Но вот с 9Е ничего не получается. Во вторую систему подключаю только 9е к порту (Hi H/22Kц) в ресивере ставил DiceqC 1.0 - порт 2 universal 22кгц ВКЛ-горизонталь, сигнала нет. Переставлял во все порты системы 2, но тюнер не видит сигнала, если напрямую к тюнеру подключаю сигнал идет.

Уважаемый для 9го градуса нужна спец галовка гвадро чтоб эта галовка прапускала вертикаль и гаризонт

Ссылка на комментарий
Поделиться на других сайтах



Не могу понять что не хватает этому ресиверу Опенбокс С4. Настраиваю 75, 90 си, 90 ку, 9е. Мультисвич 9х4. 90 си подключен к (Lo H), 90 ку к (Lo V), 75 (Hi V/22Kц) это в систему 1, В ресивере настраиваю так : DiceqC 1.0 - порт 1 для 90 си single 5150 все на горизонтали, для 90 ку  DiceqC 1.0 - порт 1 universal все каналы в вертикале, для 75 DiceqC 1.0 - порт 1 single 10750 - 22кгц ВКЛ-  все каналы в вертикальной поляризации, сканируются и работают все каналы. Но вот с 9Е ничего не получается. Во вторую систему подключаю только 9е к порту (Hi H/22Kц) в ресивере ставил DiceqC 1.0 - порт 2 universal 22кгц ВКЛ-горизонталь, сигнала нет. Переставлял во все порты системы 2, но тюнер не видит сигнала, если напрямую к тюнеру подключаю сигнал идет.

Если ты используеш универсальную головку , ты должен подкл к гнезду 0 кгц . Для гнезда 22кгц нужно исползовать хай банд головку с гетеродином 10700, 10750,11300



НО ведь 0кгц это нижний диапазон на мультисвиче... Завтра буду снова с этим мультисвичем ковыряться, перекину на 0 кгц, отпишусь!





Не могу понять что не хватает этому ресиверу Опенбокс С4. Настраиваю 75, 90 си, 90 ку, 9е. Мультисвич 9х4. 90 си подключен к (Lo H), 90 ку к (Lo V), 75 (Hi V/22Kц) это в систему 1, В ресивере настраиваю так : DiceqC 1.0 - порт 1 для 90 си single 5150 все на горизонтали, для 90 ку  DiceqC 1.0 - порт 1 universal все каналы в вертикале, для 75 DiceqC 1.0 - порт 1 single 10750 - 22кгц ВКЛ-  все каналы в вертикальной поляризации, сканируются и работают все каналы. Но вот с 9Е ничего не получается. Во вторую систему подключаю только 9е к порту (Hi H/22Kц) в ресивере ставил DiceqC 1.0 - порт 2 universal 22кгц ВКЛ-горизонталь, сигнала нет. Переставлял во все порты системы 2, но тюнер не видит сигнала, если напрямую к тюнеру подключаю сигнал идет.

Уважаемый для 9го градуса нужна спец галовка гвадро чтоб эта галовка прапускала вертикаль и гаризонт



Мне нужны только одна частота 12054 Пенхауз ХД, там верхний диапазон в горизонтали.

Ссылка на комментарий
Поделиться на других сайтах





Не могу понять что не хватает этому ресиверу Опенбокс С4. Настраиваю 75, 90 си, 90 ку, 9е. Мультисвич 9х4. 90 си подключен к (Lo H), 90 ку к (Lo V), 75 (Hi V/22Kц) это в систему 1, В ресивере настраиваю так : DiceqC 1.0 - порт 1 для 90 си single 5150 все на горизонтали, для 90 ку  DiceqC 1.0 - порт 1 universal все каналы в вертикале, для 75 DiceqC 1.0 - порт 1 single 10750 - 22кгц ВКЛ-  все каналы в вертикальной поляризации, сканируются и работают все каналы. Но вот с 9Е ничего не получается. Во вторую систему подключаю только 9е к порту (Hi H/22Kц) в ресивере ставил DiceqC 1.0 - порт 2 universal 22кгц ВКЛ-горизонталь, сигнала нет. Переставлял во все порты системы 2, но тюнер не видит сигнала, если напрямую к тюнеру подключаю сигнал идет.

Если ты используеш универсальную головку , ты должен подкл к гнезду 0 кгц . Для гнезда 22кгц нужно исползовать хай банд головку с гетеродином 10700, 10750,11300



НО ведь 0кгц это нижний диапазон на мультисвиче... Завтра буду снова с этим мультисвичем ковыряться, перекину на 0 кгц,



отпишусь!





Не могу понять что не хватает этому ресиверу Опенбокс С4. Настраиваю 75, 90 си, 90 ку, 9е. Мультисвич 9х4. 90 си подключен к (Lo H), 90 ку к (Lo V), 75 (Hi V/22Kц) это в систему 1, В ресивере настраиваю так : DiceqC 1.0 - порт 1 для 90 си single 5150 все на горизонтали, для 90 ку  DiceqC 1.0 - порт 1 universal все каналы в вертикале, для 75 DiceqC 1.0 - порт 1 single 10750 - 22кгц ВКЛ-  все каналы в вертикальной поляризации, сканируются и работают все каналы. Но вот с 9Е ничего не получается. Во вторую систему подключаю только 9е к порту (Hi H/22Kц) в ресивере ставил DiceqC 1.0 - порт 2 universal 22кгц ВКЛ-горизонталь, сигнала нет. Переставлял во все порты системы 2, но тюнер не видит сигнала, если напрямую к тюнеру подключаю сигнал идет.

Уважаемый для 9го градуса нужна спец галовка гвадро чтоб эта галовка прапускала вертикаль и гаризонт



Мне нужны только одна частота 12054 Пенхауз ХД, там верхний диапазон в горизонтали.



Без этой галоки у вас не чево не выйдет уважаемый форумчянин

Ссылка на комментарий
Поделиться на других сайтах

Не могу понять что не хватает этому ресиверу Опенбокс С4. Настраиваю 75, 90 си, 90 ку, 9е. Мультисвич 9х4. 90 си подключен к (Lo H), 90 ку к (Lo V), 75 (Hi V/22Kц) это в систему 1, В ресивере настраиваю так : DiceqC 1.0 - порт 1 для 90 си single 5150 все на горизонтали, для 90 ку  DiceqC 1.0 - порт 1 universal все каналы в вертикале, для 75 DiceqC 1.0 - порт 1 single 10750 - 22кгц ВКЛ-  все каналы в вертикальной поляризации, сканируются и работают все каналы. Но вот с 9Е ничего не получается. Во вторую систему подключаю только 9е к порту (Hi H/22Kц) в ресивере ставил DiceqC 1.0 - порт 2 universal 22кгц ВКЛ-горизонталь, сигнала нет. Переставлял во все порты системы 2, но тюнер не видит сигнала, если напрямую к тюнеру подключаю сигнал идет.



 в общем вам выше ответили что хай банд головка нужна . но информация вам пригодится думаю.

Допустим, у нас на мультисвиче четыре входа - два в вертикальной и два в горизонтальной поляризации, у нас четыре конвертора 75-8 0-90-96 градус. 75 и 96 мы настраиваем с горизонтальной поляризацией, а 8 0 и 90 с вертикальной. Ещё одна особенность, частоты на ABS-1 (75`) все в верхнем диапазоне, для того, чтобы они работали через мультисвич, конвертор нужно ставить специальный, так называемый Hi-Band. Этот конвертор маркируется как Single LNBF, частота гетородина у них бывает разной 10700, 10750, 11300. Универсальный конвертор так же будет работать с мультисвичом, но следует помнить что на нём будет работать только нижний диапазон, например 11057 и 11092 с Ямала-201 (90`)

 мульти свич  при подаче управляющего  тон-сигнала  22 кгц срабатывает и врубает нужный вход ,но сам тон гасится и в головку не доходит . для этого и нужна синг хай банд головка с фиксированной частотой гетеродина .



вот пример подключения 75 градуса .он тоже в верхнем поддиапазоне какой вы хотите подключить на 9 гр.

75Е Ку подключается к 13V/22kHz (Hi band), причём ставится головка Ку Circular от НТВ+ предварительно с убранным деполяризатором (пластина внутри головки), в тюнере выставляется LNBP - Single с частотой 10750, транспондеры только в вертикальной поляризации.  Если вертикальная не то что  вам  нужно ,то просто поверните головку на 90 градусов вокруг оси и горизонтальная автоматом пойдёт .



в общем хай банд головка нужна и проблем не будет ))). хоть к входу 22кгц, хоть к 0кгц подключите ,работать будет одинаково хорошо только верхний диапазон . Не обязательно на квадро тратится ,как пети

советует . можно и попроще :)

Ссылка на комментарий
Поделиться на других сайтах

Спасибо!!!! Все доходчиво, все ясно. Головку не стал менять, пылился обычный свич 4х1 я к нему подключил 9е, а потом этот свич к мултисвичу и настроил 9е, правда такой вариант работает только для одного ресивера, а остальные получают 75 + 90 с + 90ку. Такой расклад в принципе тоже устраивает. Спасибо всем за подсказки.
