Стабилизатор сетевого напряжения с микропроцессорным управлением.

Скрытый текст




  • Like 2

Share this post


Link to post
Share on other sites

"Пол вольта для светодиода.

Схема взята из книги "Светодиодные излучатели с ультра низким напряжением питания".

Главное достоинство в том, что схема занимает мало места. Трансформатор наматывается на кольце 10х6х3(можно приблизительно любого феррита), обмотки по 20 витков провода диаметром 0.2-0.3 мм(. Если нет кольца, можно намотать на ферритовом стержне обмотки по 100 витков 0.2 мм.) Транзистор КТ315(можно взят любой биполярный транзистор, n-p-n). Светодиод светится при напряжении от 0.3В. Схема нормально работает от "таблетки" или простой батарейки, если батарейка типа АА, то между эмиттером транзистора и минусом батарейки ставится резистор около 5 Ом, иначе транзистор нагреется, и схема не будет работать."


Там где отключают электричество,хороший приспособление,главное недорого

Сам собрал на кт315 и кт 829,норм работает...правда нитки греется,возможно сам лед у меня мощнее

  • Like 1

Share this post


Link to post
Share on other sites

Специально Для тех кто устал постоянно менять паяльник...Может кому и пригодиться.

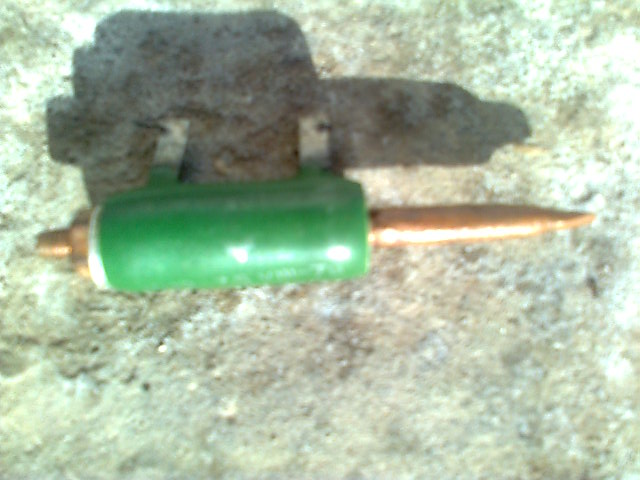

На старых телевизорах (времён ссср)есть как ниже на рисунке резисторы,(но таких встретить в наше время уже становится не просто)вставляем в него стержень (Медный)от старого,сгоревшего  паяльника тоже может подойти.(Я взял от старого паяльника)С другой стороны на стержне сделал резьбу и затянул гайкой.Дальше подсоединяем провод,и для полной безопасности от 220В,закрываем пластинами из текстолита  с двух сторон как на фото.Этим ЧУДО паяльником пользуюсь уже более 10лет , и ни раз ещё не подводил,правда есть один минус,если напряжение меньше 220/200В то греться будет слабо.


















  • Like 7
  • Thanks 1

Share this post


Link to post
Share on other sites

Так же можно использовать и нихромовою проволоку. Я для себя подобрал толщиной 0,5мм и обернув стержень слюдяной бумагой намотал на стержень. Длинна проволоки 35см чего хватает для хорошего разогрева.Греется в 3 минуты и паяет хорошо. Жаль сейчас в командировке но фото с меня.

Share this post


Link to post
Share on other sites

  Стабилизатор  5  KW   с микропроцессорным управлением    собрал  из подножного материала  ,не считая микропроцессора     куплен в магазине микроэлектроника   .схема и прошивка на сайте    http://radiokot.ru/konkursCatDay2014/34/      есть варианты  как симисторной комутацией так и релейной

Скрытый текст




  • Like 8

Share this post


Link to post
Share on other sites

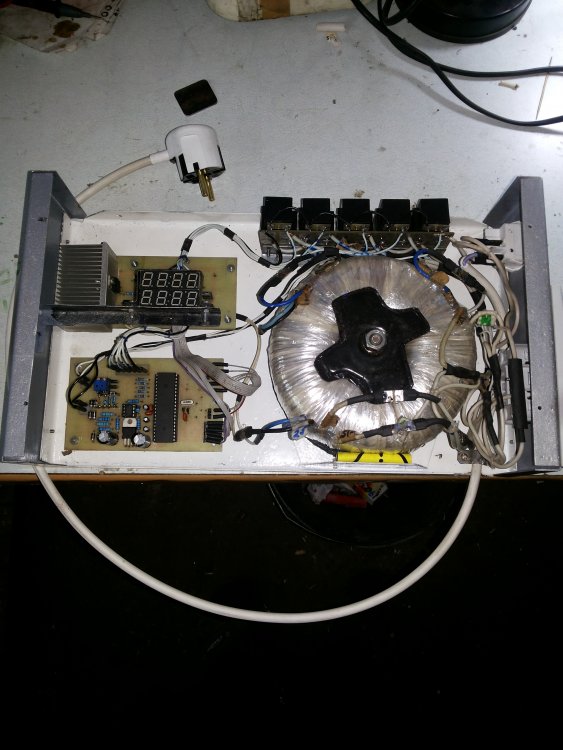

 Закончил работу над стабилизатором  .для  холодильника  и морозильной камеры  .  Схема    отсюда    http://radiokot.ru/konkursCatDay2014/34/

Скрытый текст


Скрытый текст


Скрытый текст


Edited by Reader
Добавил спойлеры и объединил
  • Like 4
  • Thanks 2

Share this post


Link to post
Share on other sites

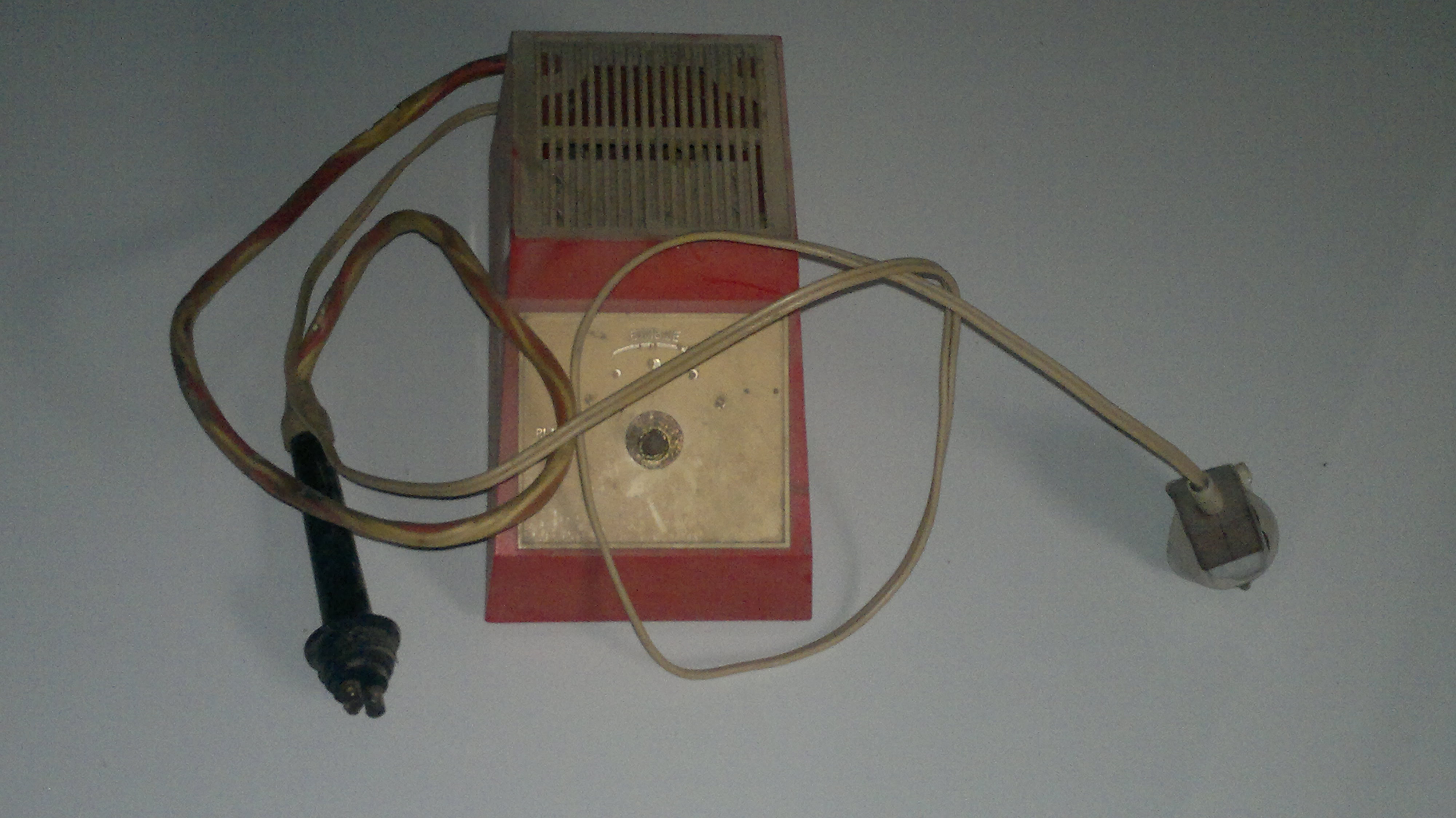

вчера лазил у себя на чердаке и нашел вот это,(это для выжигания по дереву).спецы скажите,а нельзя-ли это чудо в паяльник превратить...2017-12-24-411.thumb.jpg.574fba5e9f4bc1a2f2aa7fd2f31b4ae2.jpg

Share this post


Link to post
Share on other sites

 Можно. Выше были примеры. Для подогрева спирали уже можно использовать блок питания от вашего выжигающего устройства. Преимущество в пониженном напряжении.Более безопасно для работы. Хотя конечно проще готовый купить. Много возни будет с переделкой.

  • Thanks 1

Share this post


Link to post
Share on other sites

Еще проще просто восстановить аппаратик и заняться исскуством. Знаете как сейчас стали модны картины выжженные на дереве или просто на фанерке. Сам немного сталкиваюсь с дизайнерством и неоднократно замечал что именно картинки 80-х 90-х годов в таком образце востребованы и очень нравятся в интерфейсе дома

  • Like 1
  • Thanks 1

Share this post


Link to post
Share on other sites

Превратить выжигатель в паяльник  просто , достаточно запитать первичную   (сетевую)  обмотку  через регулятор оборотов от пылесоса , вместо спирали  использовать медную проволоку  .Получится  паяльник момент ,напряжение подобрать опытным  путем .
