@infinite.uz Добрый день вместо стеклотекстолита можно исползовать свою пластину конвертора, просто не нашел стеклотекстолит

Link to comment
Share on other sites

@Dilshodsatuz Можно. На практике результаты не хуже получаются, а то и лучше.  Для деполяризатора годиться любой пластик достаточной толщины, текстолит или обычное стекло.

Link to comment
Share on other sites

  • 3 months later...

Кто-то пробовал химичит с Си конвертором с таким образом и даст ли что-нибудь:

Скрытый текст

Вариант еще проще,но менее эффективный:
Вырезаем среднюю часть от пивной банки(примерно 10 см.)-как раз налазит на конвертер.И делаем разрезы в длину примерно по 6-8 см(пару см. оставляем,чтобы надеть на конвертер)-получается что-то типа метелки или абажюра на люстре(фото не догадался сделать).Одеваем на конвертер,чтобы получилось что-то типа рупора.Угол раскрыва и длину лепестков(можно подрезать ножницами) легко подбираем.Лепестки должны ПЛАВНО переходить в волновод конвертера.ГОТОВО.Работы на 5 минут.

Перенёс пост в подходящую тему.



Link to comment
Share on other sites

@SultanGogi Умельцы используют разные виды облучателей для Си конвертеров,подгоняя угол раскрыва под офсетные антенны. Из чего только не делают. Из пластмассовых труб, жести, банок, чашек. Даже из коробок от соков.:rolleyes: Если фантазия снова вас покинула,то милости прошу на форум Альяно. Там еще не того найдете.

Вот пример конусообразного облучателя для Си конвертера.

Скрытый текст

как изготовить ОБЛУЧАТЕЛЬ ... из пакета ???


Smoll писал(а):
Альяно можно подробности про рупор из пакета. Хочу в выходные попробовать принять ОРТ на Супрал 0.6






Объясняю ПОДРОБНО с картинками ...

_________________________________________________________

Берете пакет из под СОКА ...



... РАЗРЕЗАЕТЕ ЕГО вот так


изнутри он ФОЛЬГИРОВАННЫЙ ...



Проводите на нем горизонтальную линию и делаете на ней
в середине засечку




Берете циркуль и рисуете ДВЕ окружности радиусом 61 мм
(наружный диаметр конвертера) ... и 120 мм




Если у вас в доме (как например у меня) нет Циркуля ... возьмите
компьютерный лазерный диск
например вот такой




и пользуясь им как трафаретом - обведите его





Получится что то вроде этого



В качестве второго трафарета можно использовать
сковородку нужного размера ... подшучивание подшучивание подшучивание



Вырезаем сектор по БОЛЬШОМУ радиусу ....
делая с одного края запас на "нахлест"
(см. на фото правый край )




Делаем радиальные надрезы до малого радиуса и
выгибаем воронку
Верхний край воронки скрепляем степлером ....



получилась вот такая конструкция ....



С помощью хомута или изоленты крепим рупор на конвертер и
закрепляем все ЭТО на антенне ...




УДАЧНОГО ПРОСМОТРА !!!!!!!!!!!!!


P.S.

совсем забыл !!!!!!!
... на рупор необходимо надеть вот такой пакет
(для защиты от влаги "внутренностей" конвертера )


 Для чего это делается? Чтобы согласовать угол раскрыва антенны и облучателя конвертера. При этом потери сигнала от неточных отражений радиоволн будут минимальны.

  • Thanks 4
Link to comment
Share on other sites

Согласен со всем что написал @infinite.uz . Ничего сложного или прозомбического нет. да вот только вопрос.А нужно ли? В скором времени каналы уходят со спутника а те что в Т2-MI так сигнал на них стоит желать лучшего. Так для чего тогда вся эта беготня с волноводами и облучателями? У меня клиенты все предупреждены и уже кто поставил карты а кто и шарой неплохо пользуется.



  • Thanks 3
Link to comment
Share on other sites

@Хоттабыч добрый день, скоро это когда и со всех спутников исчезает каналы? Получается эра просмотр бесплатных каналов закончиться. Очень жаль. Просто мне интересно могу ли сам усилить сигнал своими руками и на выходных еще раз хочу экспериментировать

Link to comment
Share on other sites

@Dilshodsatuz если верить графику отключения, который обсуждается в Сети, то в октябре. Имхо, ставить эксперименты нужно в любом случае...

  • Thanks 1
Link to comment
Share on other sites

@Dilshodsatuz Все FTA каналы, со всех спутников, в любом случае не исчезнут. Кое что останется. Да и тема здесь не совсем подходящая для таких обсуждений. Лучше это делать тут http://www.uzsat.net/topic/9003-обсуждение-каналов-и-транспондерных-обновлений/

Link to comment
Share on other sites

  • 1 year later...

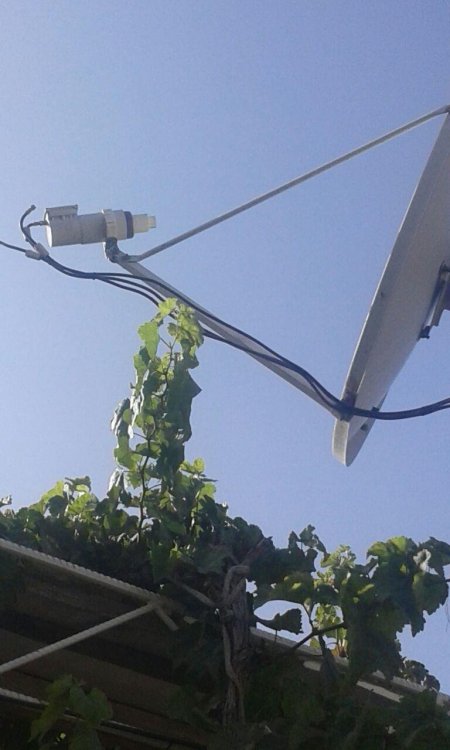

Наши поздравления! Прошу дополнить пост фотографиями конвертера до и после, а также уровнями сигнала до и после.
