Микросхема STR4S0 в картоприёмнике DR.HD

[u100bobo]

Спасибо, даташит на него у меня есть. Как только будет свободное время, сразу же займусь, благо схемка теперь есть.

Знаете, мне не столь важно, работает сам кардридер, или нет, он мне просто не нужен.

 Я не могу понять, какая может быть связь между картоприёмником и пультом управления, кнопками на передней панели? Ведь, если отключить кардридер, тюнер впадает в ступор. Если только те самые +3,3 В не отправляются с этой STR-ки назад на плату ресивера, где ими запитаны те цепи, которые отвечают за это. Не буду гадать, в выходные всё детально проверю, потом напишу о результатах.

[infinite.uz]



Если только те самые +3,3 В не отправляются с этой STR-ки назад на плату ресивера, где ими запитаны те цепи, которые отвечают за это

Скорее всего дело именно в этом .Пробовали проследить возможную цепь питания на передней панели? Думаю это не трудно . Подключая рабочий картрайдер и проверяя где происходят изменения по вольтажу .

[samsu]

Попробуйте перекидать микросхему SRT4S с рабочего на не рабочий картаприемник.

[samsu]

Может и еще по шина данным со жать на корпус. Короче мерить надо прибором и тогда видно будить.

[u100bobo]

Ну наконец-то дошли руки до "больного" "доктора". Сегодня разобрал и поставил рядом два аппарата. Начал с того, что ещё раз переставил кардридер с рабочего реса на больной, - пульт и кнопки на "мордочке" тут же заработали! Отключил кардридер - проработали ещё секунд 20, потом ступор. Начал проверять напряжения. Вот тут самое интересное. Блок питания реса действительно не выдаёт +3,3В, но микрушка STR не является его стабилизатором, в таком случае на неё должно было прийти, скажем +5В, а выйти +3,3В. А здесь на шлейфе при отключённом кардридере оно уже присутствует. Дальше - больше. Все напряжения: на шлейфе отключённого кардридера, при включённом кардридере, на самой микросхемке STR4S0, на плате передней панели - "мордочке", - на рабочем и нерабочем аппаратах - ОДИНАКОВЫЕ!

Вот напряжения на самой микрушке, одинаковые на рабочем и нерабочем аппаратах. Даже не знаю что делать. Может, есть у кого свежая мысль.

[u100bobo]

Подниму "больную" тему. Доработал схему картоприёмника на TDA8024, выложенную постами выше. Так выглядит картоприёмник моего аппарата. Так и не могу понять, что такое микросхема str4s0. Может, кто что-то подскажет...Заранее огромное спасибо всем!!!





[maksimus1984]

1 и 2 нога микросхемы TDA 8024 это входы сигналов CLK, а именно с этими ногами связана наша STR. Возможно сажала она эти сигналы или сама является задающим генератором (могу ошибаться). Если не ошибаюсь CLK это тактовый или задающий сигнал.

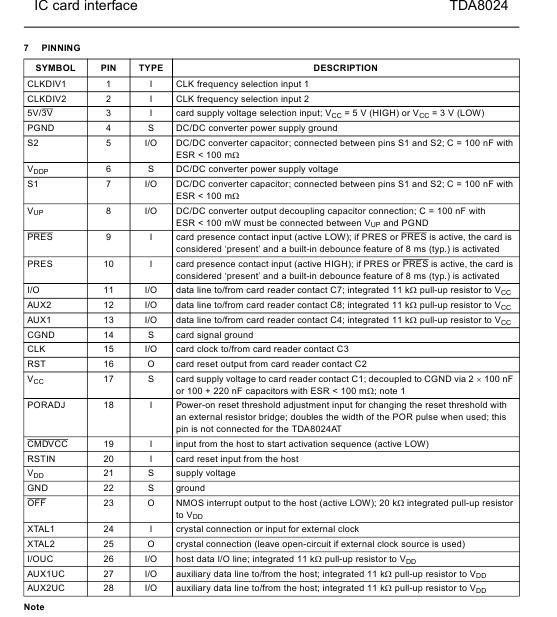

Вот распиновка TDA 8024



[u100bobo]

Вот что подсказали на одном форуме:



u100bobo, эта особенность поведения касается не только модели F15, но и F16. Та неопознанная деталь - это PIC-процессор. На картоприёмнике у F16 он как раз подписан как пик. На нём реализовано подобие защиты от копирования.
Подозреваю, что если в ресивере нет этого пика, то он будет работать с другим пултьом (от какого-нибудь клона, благо их с десяток разных есть, вот только они не распространены в России) и кнопки на передней панели должны быть разведены иначе.
