радио приёмник "мустахкам оила йили"


Recommended Posts

радио "мустахкам оила йили" 9 май байрамида махалла комитети томонидан карияларга ва ногиронларга таркатилган шуни частотасини узгартирганлар борми

узи 3 каналга фиксировать килинган ёшлар .машъал. узбекистон каналларига.

RDA5807FP деган контроллер турибди епром 24с02 шуни бошка частотага уткизса буладими

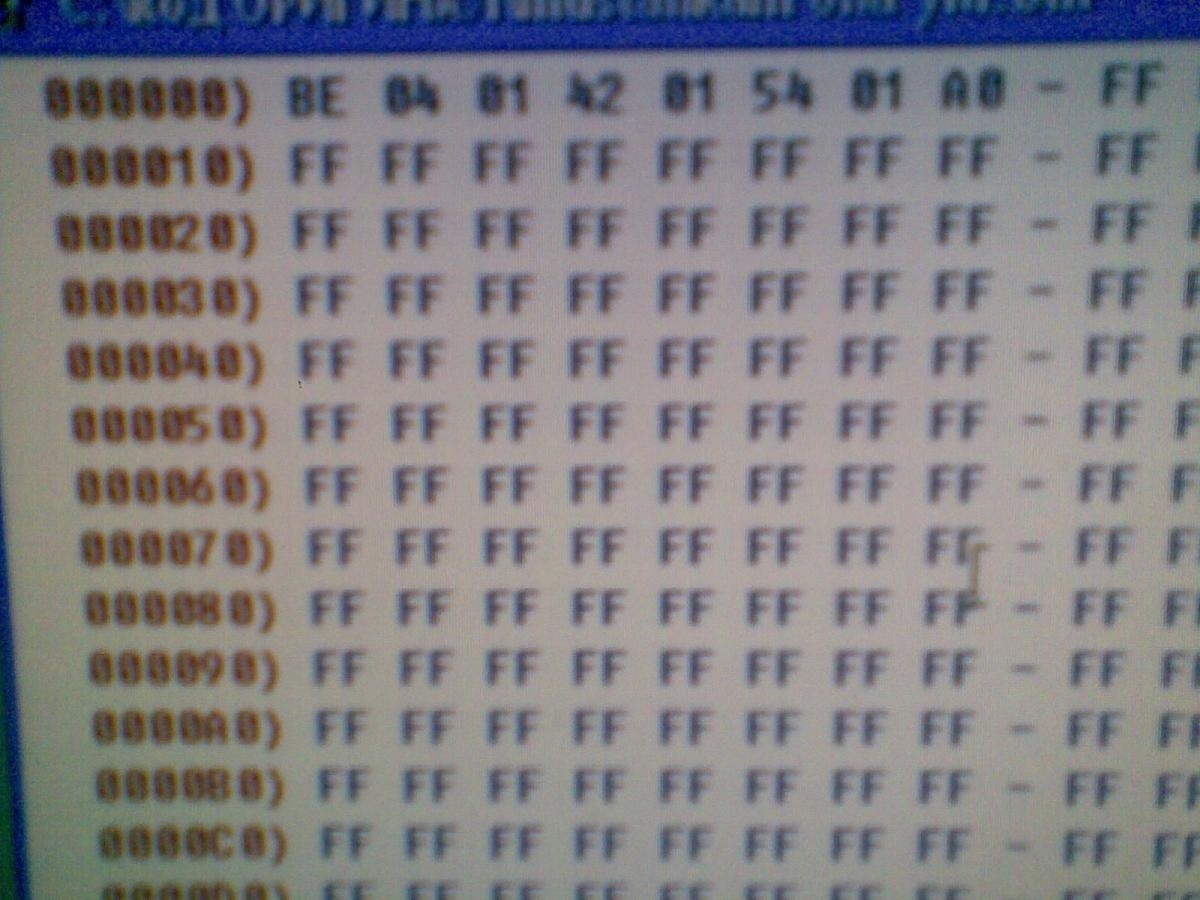

мана бу прошивка 24с02 дан программаторда укидим

оркасида канакадур 4 пинли порт бор?

шароит булиши билан расмини куйаман

mustahkam_oila_yili.zip

Link to comment
Share on other sites

  • 2 months later...

уже второй раз попадалось такое радио с фиксированНыми 3 каналами . Решил хоть один канал на любимый поменять ))). в нете поискал схемку программатора попроще .спаял за 10минут. подключил к Сом порту компьютера. сзади радио есть разьём. туда в правильной последовательности подключил выхода программатора. естественно эти подключения желательно делать при выключенном компе .  прошивал программой PonyProg_V207c,проста в использовании. Можно любым подходящим программатором и прогой прошить .
С прошивкой чипа чуть пришлось повозиться чуть подольше.  пока подобрал нужные значения и места где менять код .
хотя в програмировании не бум бум 8) . методом научного тыка нашёл код  .выставил на 3 канале  вместо канала машал , эхо долины на 102.5 мгц .всё работает норм. можно поменять так же и 1 со 2 каналом .

для первого  канала менять значение 42         (103.1 мгц) ,в первой строке .
для второго значение 54    (104 мгц)
для третьего значение A0  ( поставил 36 (ЭХО ДОЛИНЫ) на 35 тоже ловиться для джизака ,для ташкента будет 37 или 38,сами подберёте на месте )
 после подбора нужной частоты  прошить остаётся память микрухи 24с02 (кто этим не занимался ,лучше не рисковать,можно пожечь память , неосторожно обращаясь(.
После прошивки. отсоединить питание программатора .выдернуть штекер из платы . включить радио и наслаждать любимым  радиоканалом.  Повторяю для опытных умельцев . на свой страх и риск .  :diablo:   успехов :)

ниже готовая  прошивка  для чипа .  Для джизакской области  подойдёт .3 канал- эхо долины .


узбекистон+ёшлар+ эхо долины.zip



Edited by infinite.uz
  • Like 1
Link to comment
Share on other sites

а что если епромку отпаять и на программаторе прошит .

мне надо на третий канал на частоту 90 мгц ало фм

  приёмник уже забрали привезут пробую

спасибо вам infinite.uz

Link to comment
Share on other sites

 выпаивать микросхему не обязательно .если снять крышку где батарейка  .там есть специальный выход для прошивки . на заводе за нас подумали уже ... для ускорения замены прошивки. разбирать корпус не обязательно... разве  что из любопытства :)

нужные выходы про нумерованы и  подписаны. останется только подключить программатор правильно .  свою микруху не выпаивал .прошил прям на плате . намного проще :good:  . Провода соединения естественно покороче  ,для избежания наводок.

Edited by infinite.uz
Link to comment
Share on other sites

  • 2 months later...

уже второй раз попадалось такое радио с фиксированНыми 3 каналами . Решил хоть один канал на любимый поменять ))). в нете поискал схемку программатора попроще .спаял за 10минут. подключил к Сом порту компьютера. сзади радио есть разьём. туда в правильной последовательности подключил выхода программатора. естественно эти подключения желательно делать при выключенном компе .  прошивал программой PonyProg_V207c,проста в использовании. Можно любым подходящим программатором и прогой прошить .





Можно както прописать ячейки по частотам  у меня эхо долины есть а остальные каналы нет шумы идут

Link to comment
Share on other sites



Можно как то прописать ячейки по частотам  у меня эхо долины есть а остальные каналы нет шумы идут

Здравствуйте Ибрагим ака . значения в ячейках подбирал простым набором. есть закономерность .каждое новое значение  уменьшает или увеличивает частоту гетеродина приёмника  примерно на 0,1 мгц  .

Например в родной прошивке 42 цифра для 103.1 мгц ,а для  104 мгц  надо 54 стоит в ячейке .  На  0.9 мгц  сдвиг гетеродина если уменьшить   значение   на минус 11 . Конечно это приблизительно ,надо подбирать на месте  приёма . чуть угадали частоту ,дальше уже сам приёмник своей автоподстройкой подхватывает .

.Раз у вас не ловит другие каналы ,значит у вас в Бухаре частоты другие  , подсказать к сожалению не смогу точно .жил бы в ташкенте уже проверил весь фм диапазон и записал бы нужные значения для каждой частоты . В столице и каналов больше, есть что выбрать . Жаль приёмник слабоват .звук не самый мощный  ,да и блок питания усиливать надо .аж моргает свето диод на полной громкости.

для начала  узнайте на каких частотах у вас вещают каналы ? например если  больше 104 мгц  значение  будет точно больше 54 . если  частота  меньше  102,5  значение соответственно меньше 36 будет . пока только методом проб .

  Сам в начале прошивал  приёмник  много раз, пока не подобрал нужную цифру . Если не ловит какой канал понижал значение и прошивал ещё  ,пока нужный канал не запел .

Желательно иметь  свой приёмник с цифровым табло . поставили искомую частоту в вашем городе и прошиваете  ,,мустакам ойла,, пока аналогичные песни или голоса не выйдут с  прошиваемого радио .

Какие места в ячейке менять уже писал выше .  менять прошивку любым HEX редактором и после сохранения прошивать  память епромки радио. надеюсь помог вам немного :hi:



у вас эхо долины на какой частоте сидит интересно?....

Edited by infinite.uz
Link to comment
Share on other sites

103.1 эхо долины

 107.4 замин фм

105,4  машъал  вот эти каналы нужны

если Вас не затруднит цыфры для ячейок напишите пожалуста

Link to comment
Share on other sites

прикрутил провод к приёмнику  .поймал эти частоты . жаль ташкент не ловится хорошо у нас .

конечно не все частоты проверил . Если нет нужной ближайшей вам частоты .берёте ближайший канал и проверяете все значения вниз или вверх по разряду,  где появиться или  запоёт лучше ,так и ставьте код. Приёмник этот очень большую полосу берёт и чужие каналы налазят и помехи .Селективность честно говоря не порадовала.



частота   ; значение кода в прошивке ;  название канала



101,8   -  27  кыргызстан радио

102.5  -   36  эхо долины  в джизаке

102,7  -   38  эхо долины в ташкенте

103.1  -   42  узбекистон в джизаке  ( эхо долины в бухаре )

103,8  -   50  европа +

104    -   54  ёшлар

104.4  -   59   радио?

105    -   67  ретро  фм (киргизия)

105,4  -   73   машъал  ( в бухаре)

107.4  -   96 или 97    радио замин фм (проверить на какой цифре лучше , мог ошибиться ).

107,8  -    А0   машъал



успехов вам :)

Link to comment
Share on other sites

сегодня попробую прошить

Link to comment
Share on other sites

  • 2 years later...

hammaga salom . shu radio priyomnikdan 3 dona bor . lekin kanal chastotalarini quya olmayapman. programmarotdan. SPI Flesh bor.

.8-postdagilarni teriib kurdim lekin uxshamadi. Sam.vil. teritoriyasiga chastota kodlerini yozizb utsayizlar. iltimos
