Здравствуйте уважаемые форумчане, имеется топфилд 4000 fi - не работает блок питания (в холостом режиме напряжения в норме, но как только стоит подключить плату процессора тут же начинают прыгать). На передней панели светодиоды постоянно переключаются в режим "вкл" и "выкл". Посоветуйте что мне нужно сделать в первую очередь? С нормально работающего тюнера включал Б.П. - работает исправно. Спасибо.

Сообщение от модератора Ildar0781
Если хочешь чтобы помогли то напиши какой у тебя топфилд 4000 fi оригинал или китайский?а также на какой микро-ме собран блок питания
Link to comment
Share on other sites

Здравствуйте уважаемые форумчане, имеется топфилд 4000 fi - не работает блок питания (в холостом режиме напряжения в норме, но

Проверяй, стабилитрон ZD (маркировку не помню) там на плате только одна стеклянная, далее обрати внимание на вздутые кондеры.

Link to comment
Share on other sites

Если хочешь чтобы помогли то напиши какой у тебя топфилд 4000 fi оригинал или китайский?

Извините пжл. RE / у китайца кроме двух светодиодов - "индикация питания" и "уровень сигнала" есть ещё и цифровое табло, которое показывает номер канала. В моём случае оно не то, что вы спрашиваете. А блок питания собран на микросборке (SM0365R). кореец.
Link to comment
Share on other sites

поменяй оптопару у меня было такое

Link to comment
Share on other sites

Проверяй, стабилитрон ZD (маркировку не помню) там на плате только одна стеклянная

если стабилитрон пробит то блок питания не запускается,



далее обрати внимание на вздутые кондеры

вполне вероятная причина у меня такое было



блок питания собран на микросборке (SM0365R)

SM0365R вполне надёжная микр-ма она очень редко здыхает за исключением перенапряжение (2 фазы) но бывает что сдыхает видимо из-за перегрева



а также надо проверить заменой тиристор во вторичке который связан с оптопарой и диоды во вторичке

Link to comment
Share on other sites

всё, нашёл неисправность... заменил ёмкость 1000х16В в обвязке тиристора на включение (обратная цепь) 3,3 V по схеме обозначен как С 19. Всем спасибо. :smile:


Link to comment
Share on other sites

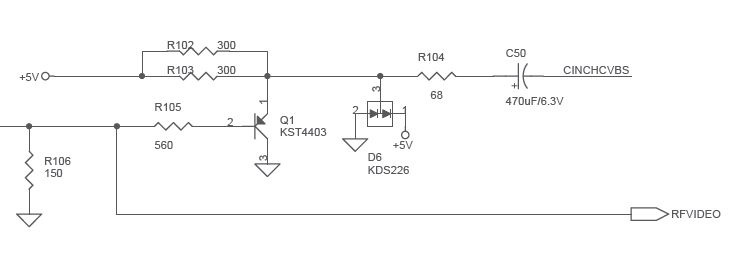

И ещё вроде как не по теме, может кому пригодится. Недавно принесли топфилд корейский 4000 fi , небыло видеовыхода по НЧ, когда по ВЧ работал. Заменил резистор R104 68 Ом. :rolleyes:
