Mar Posted September 22, 2007 Share Posted September 22, 2007 подключил 75* к мультисвитчеру Terra 504 на вход Vhi. сигнал не проходит в чем дело не пойму вроде вертикальная поляризация верхний поддиапозон . Ямал 90 С и КУ работают нормально может кто знает в чем дело подскажите пожалуйста. Quote Link to comment Share on other sites More sharing options...
igor35 Posted September 23, 2007 Share Posted September 23, 2007 подключил 75* к мультисвитчеру Terra 504 на вход Vhi. сигнал не проходит в чем дело не пойму вроде вертикальная поляризация верхний поддиапозон . Ямал 90 С и КУ работают нормально может кто знает в чем дело подскажите пожалуйста. Дело в том что на 75 частоты работают в высоком диапозоне(12518.12640.и т. д.) то есть для включения высокой частоты в головке необходимо чтобы от тюнера до головки доходили 22Кн а их у тебя кушает мультисвич поэтому тебе нужна головка другая "хай бенд" Quote Link to comment Share on other sites More sharing options...
Mar Posted September 23, 2007 Author Share Posted September 23, 2007 Я так понял переключение поддиапозонов в конверторе происходит подачей с тюнера 0-22 kHz,а мультисвитч 22 kHz не пропускает,а чем отличается головки "хай бенд" и если можно для примера марку головки , а я таких не встречал. Quote Link to comment Share on other sites More sharing options...
Azamat Posted September 23, 2007 Share Posted September 23, 2007 На Навоях по моему есть на продаже головы Хайбенд. Они оличаются тем, что уже 22кгц не нужен будет для мультисвича. Quote Link to comment Share on other sites More sharing options...
Baty Posted September 23, 2007 Share Posted September 23, 2007 подключил 75* к мультисвитчеру Terra 504 на вход Vhi. сигнал не проходит в чем дело не пойму вроде вертикальная поляризация верхний поддиапозон . Вот в этом всё дело что верхний поддиапазон для переключения которого нужен тон 22КГц А его не пропускает Мультисвич для этого и существуют головки типа ХайБанд, Quattro тоесть V/H. Хай Бенд заводская была в продаже сейчас может и кончились, но самодельная переделанная Стронг всегда есть у Абдувахида. У заводской частота гетерадина отличается от обычной тоесть вместо 10600 толи 10700 толи 10750 точно не помню на головке это указанно. Quote Link to comment Share on other sites More sharing options...
Mar Posted September 23, 2007 Author Share Posted September 23, 2007 понял большое спасибо Всем! Quote Link to comment Share on other sites More sharing options...
parabellum Posted September 23, 2007 Share Posted September 23, 2007 Что-то я не въехал, о чём речь? Развести с помощью мультисвича на несколько тюнеров с большой тарелки? Я правильно понял? Дело в том, что мультисвич, который имеет выходы 4 на 4, не совсем подходит в случае, если хотят развести ещё офсетку на 13 градус. А в остальном проблем нет. У мультика входа: 18/0кГц, 13/0 кГц, 18/22кГц, 13/22кГЦ. Речь идёт о нём? С ним я недавно сталкивался. Разводка идёт следующим образом. 75 градус сажаешь на 13/22 кГц, 90 градус Си бенд (вертикальная поляризация)на 13/0 кГц, 80 градус Си бенд на 18/0 кГц(горизонтальная поляризация). Оставшийся вход 18/0 кГц можно использовать на 80 Ку диапозон для параметров 9750 - локальный, поляризация горизонт. Quote Link to comment Share on other sites More sharing options...
Baty Posted September 23, 2007 Share Posted September 23, 2007 Дело в том, что мультисвич, который имеет выходы 4 на 4, не совсем подходит в случае, если хотят развести ещё офсетку на 13 градус. А в остальном проблем нет. А где ты вычитал про "развести ещё офсетку на 13 градус" А проблема как раз таки была в остальном но видима уже была потамучто проехали тоесть он разобрался с подключением надеюсь. . 75 градус сажаешь на 13/22 кГц, Да а вот здесь какую головку ты использовал не указал а суть вопроса была именна тут. Quote Link to comment Share on other sites More sharing options...

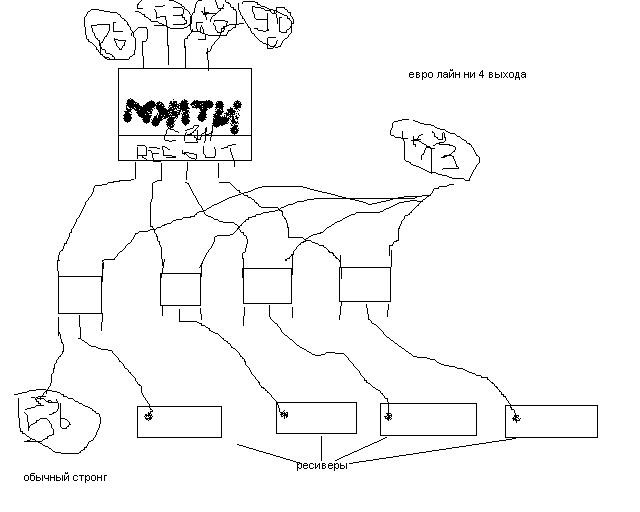

r44 Posted September 23, 2009 Share Posted September 23, 2009 вот помогите переместил тарелку стало работает работает а к вечеру нет сигнала что я не так с делал ? Quote Link to comment Share on other sites More sharing options...
r44 Posted September 26, 2009 Share Posted September 26, 2009 вот помогите переместил тарелку стало работает работает а к вечеру нет сигнала что я не так с делал ?что ни кт не сталкивался с такой проблемой? Quote Link to comment Share on other sites More sharing options...
