Самодельные антенны, различные устройства.


Recommended Posts

3G Антенна (Харченко)



Антенна Харченко получила большую популярность в рунете, по отзывам имеет неплохой результат в приеме 3G сигнала.





  • Частота = 2100 МГц
  • λ (длина волны) = 143 мм
  • Каждая сторона квадрата = 53 мм
  • Диаметр медного провода = 4 мм
  • Общая длина медного провода = 424 мм
  • Рефлектор = 135 Х 120 мм (длина Х ширина)
  • Усиление = 6-8 дБ






Отмеряем 53 мм и изгибаем на 90°:










Должен получится bi-quad (двойной квадрат):










Теперь из квадратов нужно сделать ромбы с углом в 120˚:















Дальше паяем кабель к антенне:
























Рефлектор можно изготовить из фольгированного текстолита или на заготовку наклеить толстую пищевую фольгу:








Выдержать расстояние между рефлектором и антенной - 36 мм, это можно сделать с помощью колпачка от дезодоранта.





















С помощью термоклея фиксируем на рефлекторе:








желаю удачи!!!

Link to comment
Share on other sites

а где конец кабеля и как корректно подсоединить к модему?

Link to comment
Share on other sites

Как припаять 3G антенну к модему?





Данные переделки 3G UMTS HSDPA модемов под внешнюю антенну доступны любым заинтересованным и аккуратным людям. Однако, любое неосторожное действие, вызванное незнанием техники или нежеланием разбираться в деталях может привести к выходу данного оборудования из строя. Мы не несем никакой ответственности за любые последствия от "кривых рук" и "доморощенных" специалистов.Наши советы по переделке носят рекомендательный характер. Всё что Вы делаете со своим оборудованием Вы делаете на свой страх и риск!!!



Итак начнем.

Для всех кто хоть мало - мальски разбирается в радиотехнике ( а на нашем сайте таких подавляющие большинство ),понимают что в условиях не уверенного приема сигнала от мобильного оператора ,для его улучшения может помочь только установка внешней антенны. Но для того что бы ее подключить к модему надо иметь в нем гнездо для подключения .Рассмотрим как обойти это препятствие на примерах двух распостраненых у нас модемах марки 3G модем UMTS HSDPA Huawei E1550 и 3G UMTS модем ZTE MF100



Недорогой и надёжный 3G модем UMTS HSDPA Huawei E1550 стал "хитом" у многих пользователей 3G Интернета работающего на частотах 1900-2100 мГц.





Недорогой и надёжный 3G модем UMTS HSDPA Huawei E1550 стал "хитом" у многих пользователей 3G Интернета работающего на частотах 1900-2100 мГц. Однако, с проникновением в "массы", этот модем стал приносить немало хлопот и забот своим пользователям








В городе и недалеко от базовой станции модем работает ещё более-менее устойчиво и быстро, но на окраинах города, в полуподвальных помещениях об связи 3G можно вообще не говорить










Чтобы разобраться в причинах этого, достаточно разобрать модем и найти его антенну








То что Вы видите между карточкой и модемом - это и есть антенна!!!



Действительно, прогресс дошёл до того, чтобы максимально уменьшить сам модем и его электронную часть. Но антенна...



Никому и никогда (по крайней мере, на данный момент это неизвестно) не удавалось максимально уменьшить антенну и при этом максимально сохранить её эффективность.



Но что делать? Интернет хочется, до ближайшего проводного провайдера интернета несколько километров.....



Модем показывает одну "чёрточку" на утилите сигнала 3G, но только в дальнем углу огорода.....Да и скорости практически там нет никакой....



Выход есть!






У любого модема или мобильного телефона имеется выход под внешнюю антенну.



Есть он и у модема Huawei E1550. Вопрос только в том, что на сегодняшний день просто невозможно найти под него переходник.

как можно подробнее описать сам процесс модернизации.








Прежде всего, аккуратно выпаиваем СВЧ разъём (он не нужен вообще, на нём дополнительные потери сигнала)

Внимание! Это самый ответственный этап переделки. Неосторожные действия и неумение работать с паяльной станцией, может привести к выходу модема из строя!!!








Центральный проводник будущего антенного переходника нужно паять на маленький квадратный "пятачок" справа (рядом с двумя кондансаторами. Экран переходника паяется на две параллельные прямоугольные площадки (где раньше была припаяна "земля" разъёма). Конденсаторы согласующей цепочки на встроенную антенну можно не трогать (может быть потр*цензура*ется антенну вставлять обратно)






Для изготовления антенного переходника берём разъём F-мама (75 Ом) и кусочек посеребрянного кабеля с минимальными затуханиями на этой частоте длиной порядка 6см.

Внимание!



В дальнейшем мы будем делать несколько "неправильных" (с точки зрения СВЧ техники) действий, которые вследствие отсутствия или большой дороговизны нужных материалов приводят к некоторому рассогласованию переделываемого СВЧ тракта модема, однако это рассогласование несущественно и "безболезненно" для модема, а эффект от этой модернизации очевиден и неоспорим.



Если Вас это не смущает, продолжайте вслед за нами






Залуживаем оплётку и центральную жилу кабеля и делаем его концы как можно короче


























Данной пайкой мы достигаем минимальных потерь и максимального согласования антенного переходника с модемом

Крепим скобкой кабель к плате модема (для обеспечения механической прочности крепления)








Антенный переходник готов.



Единственный недостаток : посеребрянный кабель имеет низкую механическую прочность, поэтому при подключении модема к внешней антенне надо соблюдать осторожность.








Далее, готовим комплект разъёмов для подключения антенного выхода к внешней антенне






и с помощью таких переходников , соединяем с кабелем идущий к антенне.






желаю удачи!

Link to comment
Share on other sites

  • 5 months later...

Порыскал в инете,нашёл на другом сайте и выбрал для себя антенну как в первом посте этой темы.Удивлению не было границ,когда данная приблуда показывала 100% качества!Я её сделал за полчаса из алюминиего кабеля сечением 10 квадратов длиной около 2 метра и стоимостью 600 сум за метр!Воодрузил на мачту на крыше дома!Радости не было предела-никаких китайских усилителей не надо,переживать за то что украдут и тому подобное!А с филипсом я замучался-рвал постоянно картинку,качество пропадало,а сейчас-идеал,ХД качество!

Link to comment
Share on other sites

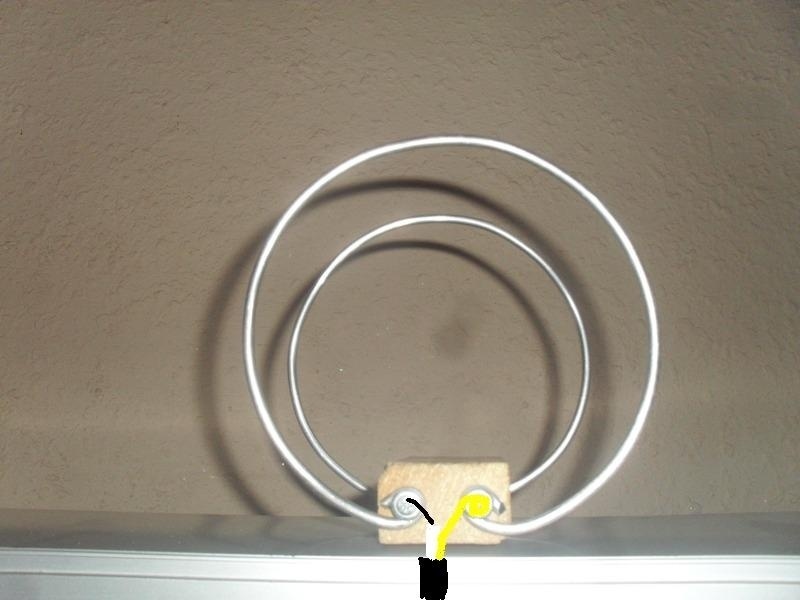

Простая антенна для Цифрового ТВ

Приём до 150 км

Диаметр провода я сделал с помощью 2-х литровой банки. У нас у всех в Термезе устоновлены такие антенны.






Link to comment
Share on other sites

...

Ооо,ещё проще!И что,вот так стоит в квартирах и показывает без запинок?Но подойдёт ли она для всех регионов нашей страны?!У нас в разных областях вроде бы на разных частотах вещают,а следовательно и размеры должны быть другими.Классный выход и без китайцев!Но у 3-рамочной усиления чуток побольше будет.

Edited by Damirich
Link to comment
Share on other sites



...

Но подойдёт ли она для всех регионов нашей страны?!У нас в разных областях вроде бы на разных частотах вещают,а следовательно и размеры должны быть другими.Классный выход и без китайцев!Но у 3-рамочной усиления чуток побольше будет.



Нет на квартире не будет показывать. Желательно поднять надо на 7 метров с земли и направить на передающий антенну. Если с крыши на 3-4 метра.

Эту антенну уже проверяли 3х областях. Во всех работает на ура.

Кто проверил отпишитесь

Edited by maxuz
Link to comment
Share on other sites

vaxus это кольцевая антенна плоха работаеть в Музрабадском районе самом центре.2 квадрат работаеть но самый лучший вариант волновой канал  с элементами 6-9 на 47 канал и усилитель на 30-35 db SWA.

Link to comment
Share on other sites

Я согласен Брат Хамзой, что дейсвительно даёт результат квадратной антенна чем кольцовой. у меня дома стоит двух рамочный антенна и сигнал лучше выходил чем кольцовой.
